磁気泳動表示装置に関して

チョークレスボード、磁性メモパッド、磁気ボード、お絵かきボードなどとも呼ばれる商品群があります。

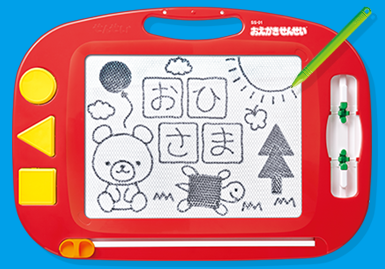

例えば、タカラトミー社の「おえかきせんせい」という商品が有名であり[1]、現在でも販売されています。

他にも、
マグナ・ドゥードゥル（パイロット・ペン・コーポレーション・オブ・アメリカ）、
ジッキー Memole（株式会社パイロットコーポレーション）、
ダイヤルスケッチ ピカソくん（旧株式会社タカラ）
らくがき教室（株式会社アガツマ）、
などが知られています。

電力を使用せず、磁石の付いた専用のペンで書くことができ、磁力によって消去することができるため、ペンの消耗はなく、消しカスも発生しないという特徴があります。
そのため、幼児用玩具、筆談具、伝言板、潜水時の情報伝達等に用いられています。

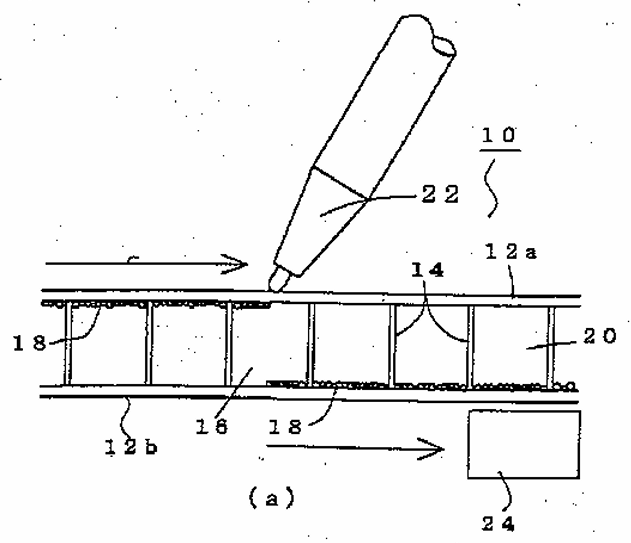

旧株式会社タカラの特許出願明細書および図面（特開平11-149265、図１）[2]をお借りして動作原理を見てみましょう。

・磁気泳動表示パネル１０は、目視側パネル１２ａと非目視側パネル１２ｂの間に、黒い磁性粒子１８と白に着色した分散流体２０を封じ込めて製作されます。
・磁気ペン２２を目視側パネル１２ａ側からなぞると、黒い磁性粒子１８が目視側パネル１２ａ側に移動して筆跡部分が黒く視認されるようになります。
・ここで、分散流体２０の粘度等により、磁性粒子１８は簡単に沈降しないようにされています。
・次に、非目視側パネル１２ｂ側から永久磁石２４を近づけてなぞると、永久磁石２４でなぞった部分の黒い磁性粒子１８が非目視側パネル１２ｂ側に移動し、その結果、目視側パネル１２ａからは分散流体２０の白色が視認される（すなわち、筆跡部分が消去されたように見える）という仕組みです。

この技術は、原理面に着目すれば、「磁気泳動表示技術」という分野に該当します。

磁気泳動表示技術に関する特許出願状況を調査してみました。
　調査日：2025.4.3
　調査方法：J-PlatPat（特許情報プラットフォーム）、検索式=「磁気泳動　表示」
　結果：122件ヒットしました

ヒットした公報の中で、最も古いものは昭和49年（1974年）年にパイロツト萬年筆株式会社から出願され特許となっています（下記参照）[3]。
　出願番号：特願昭49-133027
　公開番号：特開昭51-058893
　登録番号：特許1135945

おそらく、これが基本特許となって、その後多くの商品が開発され、売り出されるようになったものであると推察されます。

すでに、上記出願から50年以上を経過したことになります。
50年以上を経過して、今なお商品が売れ続けているこのような技術を開発した方は、技術者冥利に尽きることでしょう。

＜参考＞

[1]タカラトミー「おえかきせんせい」　https://www.takaratomy.co.jp/products/sensei/ より
[2]特開平11-149265
[3]特開昭51-058893
